아두이노 우노 슬립모드 #2

미리 이야기 하지만 요것은 실패한 경우이다.
사실 본인도 몰랐고 요것만 있으면 전류량을 측정 할 수 있을것이라고 생각 했다.
그러나 나의 생각을 완전히 빗겨 갔다.
물론 전류량을 측정 할수는 있다.
그런데 단위 자체가 다르다. 쉽게 말해서 암페어 단위이다.
아두이노의 슬립모드에서 감소하는 미리 암페어 단위를 측절하기는 좀 어렵다.
물론 평균적으로나 대략적인 수치는 찾을수는 있다.
그래프로 보면 확인 할 수는 있다.
그래도 좀.. 정확한것은 측정하기는 어렵다.

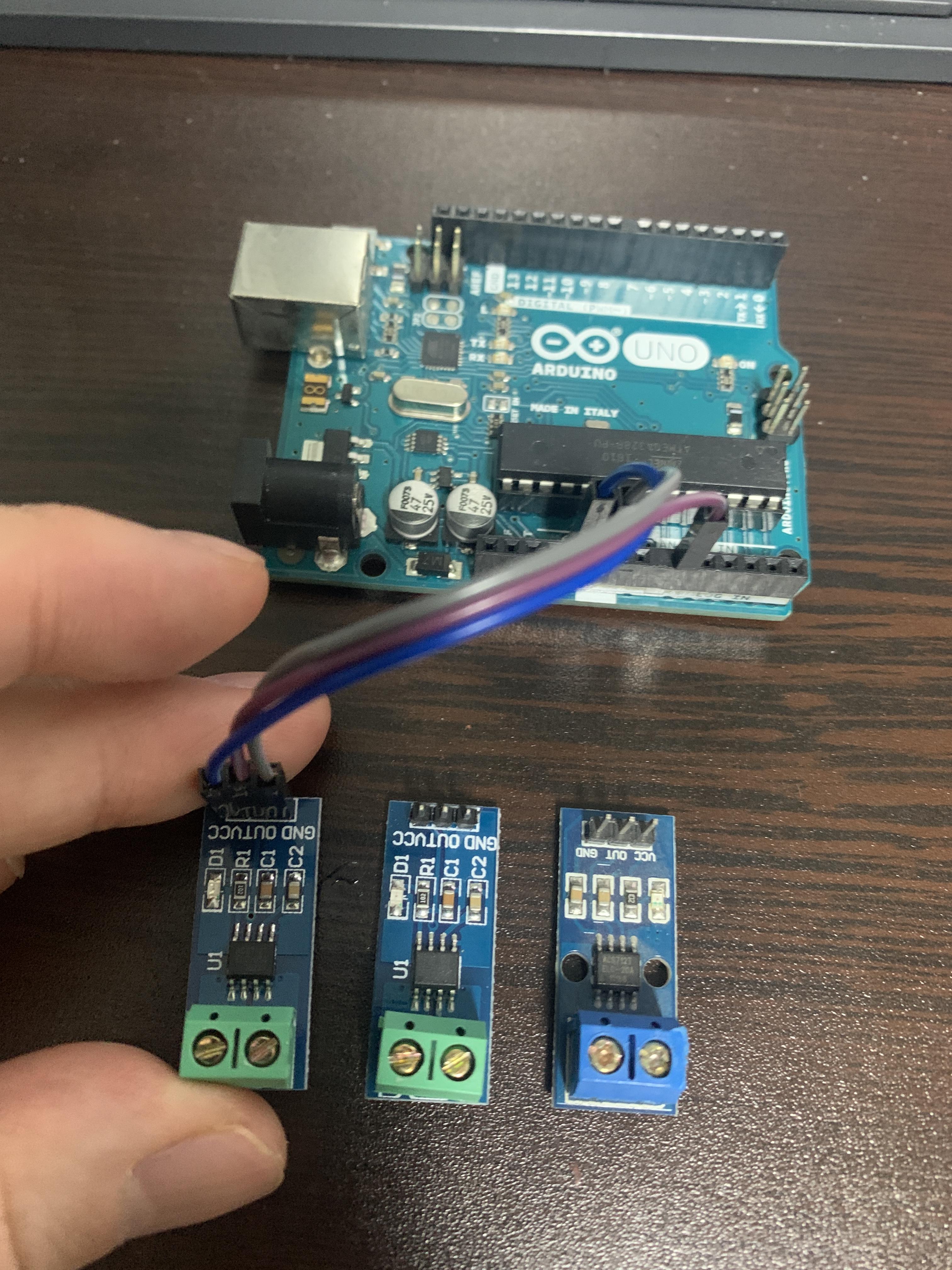

ACS712 모듈도 전류량에 따라 3가지 종류가 있으니 주의 하기 바란다.



#define scale_factor 185.0

void setup()
{
  Serial.begin(9600);
}

void loop()
{
  float volt = analogRead(A0) * (5.0 / 1024);
  float current = (volt - 2.5) /scale_factor*1000.0;
  //Serial.print("volt: \t");
  //Serial.print(volt);
  Serial.print("  current: \t");
  Serial.print(current*1000);
  Serial.println();
  delay(100);
}
