Uart 시리얼 통신 #1

Uart 시리얼 통신 #1



이제 Uart  통신에 대해서 공부 할 생각이다.

시리얼통신은 특별한 연결없이 기본 USB포트를 통한 시리얼 통신 할 수 있다.

NUCLEO-F103RB보드는 기본적으로 Uart포트가 3개 있다.

제일 간단하게는 Uart2포트를 이용하여 통신 하는것이다.

다른 방법은 Uart1, 3을 이용하는것이다.

Uart 1,3을 이용하기 위해서는 별도의 장비도 있어야 한다.

사실 시리얼 통신을 공부 하기 위해서는 직렬포트 COM포트에 대해서 알아야 한다.

요즘은 사라진 포트라 잘 모르는 사람도 있겠지만, USB이전에는 제일 많이 사용한 방법이다.



이전에는 우노 보드로 5V로 연결할 때는 잘 되었는데, 지금은 잘 모르겠다는.

컴퓨터의 COM포트에서 연결해서 STM 디지털 포터에 연결하여 통신해야 한다.

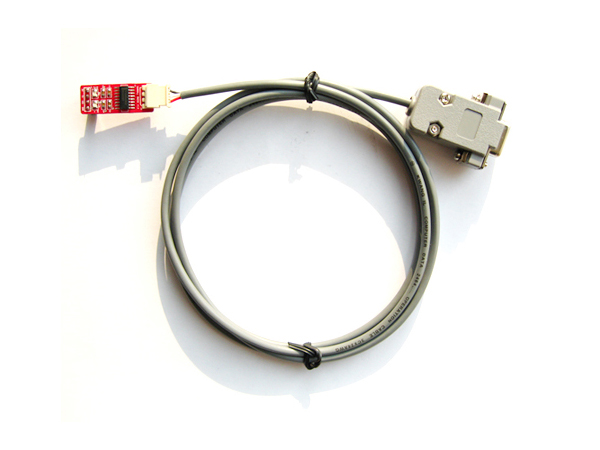

예1) 직렬포트가 있다면  : 컴퓨터 직렬포트 (12V)- MAX232(5V) - STM(3.3V)

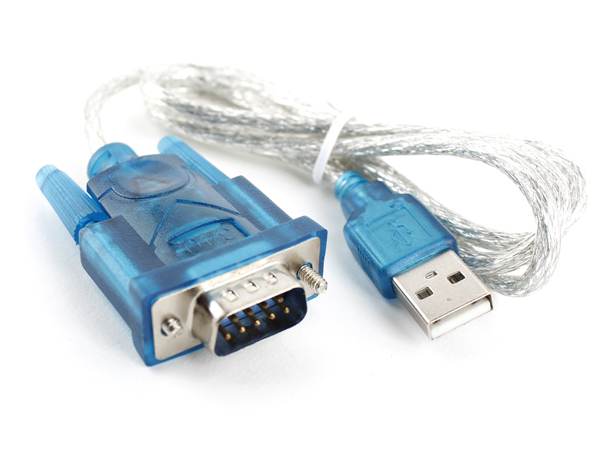

예2) 직렬포트가 없다면  : 컴퓨터 USB포트(5V)- USB TO COM 포트(12V) - MAX232(5V) - STM(3.3V)



이런식으로 연결해야 한다.

요즘 컴퓨터는 직렬포트가 없으니까 2번으로 연결해야 할 것이다.

저는 디바이스마트에서 구입했음.( 몇 천원 하지 않고 직접 납땜해서 만들어도 됨)
