로또 회로도 와 부품 리스트

첨부하신 이미지는 555 타이머 + 74LS 논리 IC를 이용한 로또 추첨(00~45 카운터) 회로를 한 장에 정리한 디지털 카운터 시스템 회로도입니다. 블록별로 설명드리겠습니다.

---

1️⃣ 전체 동작 개요

• 555 타이머가 클록(clock) 신호를 생성
• 생성된 클록으로 **74LS90(10진 카운터)**가 숫자를 증가
• 카운터 출력(Q0~Q3)을 **74LS47(BCD → 7세그먼트 디코더)**가 받아
• 공통 애노드(Common Anode) 7-Segment LED에 숫자 표시
• 두 자리(10의 자리, 1의 자리)를 사용해 00 ~ 45까지 카운트
• 스위치를 누르면 정지 → 로또 번호 추첨 효과 🎲

---

2️⃣ 전원부 (Power Section)

• 입력 전원: 7V ~ 15V
• 78L05 레귤레이터 → 5V (VCC) 생성
• 1µF 콘덴서 2개: 입력/출력 안정화
• LS 계열 IC는 반드시 5V 전원 사용

👉 아날로그 전원 변동이 디지털 오동작을 유발하지 않도록 설계됨

---

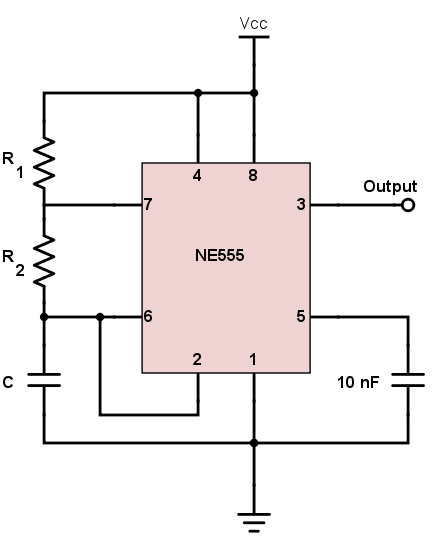

3️⃣ 클록 발생부 – 555 타이머

• 555 타이머가 Astable 모드
• 가변저항 1MΩ VR로 속도 조절
• 저항: 100kΩ × 2
• 커패시터(Cxf): 1nF ~ 100nF
  • 1nF → 매우 빠름
  • 100nF → 느림

📌 카운트 속도 조절 = 로또 추첨 긴장감 조절

---

4️⃣ 카운터부 – 74LS90 (2개)

• 각 IC는 0~9까지 카운트
• 왼쪽: 1의 자리
• 오른쪽: 10의 자리
• CP0, CP1 핀을 이용해 10진 카운터 구성
• 리셋(R0, R9) 핀을 조합하여 45 이상에서 자동 초기화

👉 00 → 45 → 다시 00 반복

---

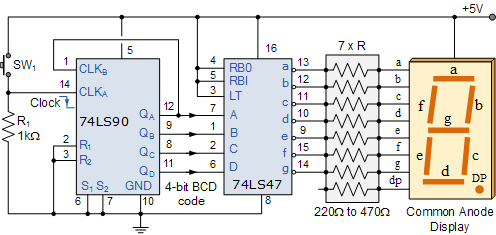

5️⃣ 표시부 – 74LS47 + 7 Segment

• 74LS47: BCD → 7세그먼트 변환
• 출력은 Active LOW
• 공통 애노드(ANODE) FND 사용
• 각 세그먼트에 330Ω 저항 × 7개

📌 주의

• 74LS47은 공통 캐소드용이 아님
• 공통 애노드 FND 필수

---

6️⃣ 논리 제어부 – 74LS08 (AND 게이트)

• 특정 숫자 조건(예: 45 초과) 감지
• 카운터 리셋 조건 생성
• 숫자 범위를 00~45로 제한

---

7️⃣ START 스위치 & 홀드 기능

• START 스위치 누르면 카운트 시작
• 손 떼면 정지 → 현재 숫자 유지
• 47µF~100µF 캐패시터로 디바운싱 효과

🎯 실제 로또 추첨기처럼 “멈추는 순간 숫자 결정”

---

8️⃣ 요약 한 줄

이 회로는 555 타이머로 클록을 만들고, 74LS90으로 숫자를 세어, 74LS47과 7세그먼트로 00~45를 표시하는 디지털 로또 추첨 카운터 회로입니다.





---

📦 BOM – 로또 추첨 카운터 회로 (00~45)

1️⃣ IC (반도체)

No부품명규격 / 모델수량비고

1	타이머 IC	NE555 / LM555	1	DIP-8
2	10진 카운터	74LS90	2	DIP-14
3	BCD → 7SEG 디코더	74LS47	2	공통 애노드용
4	AND 게이트	74LS08	1	DIP-14
5	전압 레귤레이터	78L05	1	TO-92 또는 TO-220

📌 주의

• 74HC90 / 74HC47 사용 시 핀 호환은 되나 타이밍·전류 특성 달라질 수 있음
• 가능하면 LS 계열 통일

---

2️⃣ 표시 소자 (Display)

No부품명규격수량비고

6	7-Segment LED	공통 애노드 (CA)	2	1자리 표시
7	세그먼트 저항	330Ω 1/4W	14	7개 × 2자리

---

3️⃣ 저항 (Resistors)

No값허용오차수량용도

8	330Ω	±5%	14	FND 세그먼트
9	100kΩ	±5%	2	555 타이머
10	1.2kΩ	±5%	1	카운터 리셋
11	100kΩ	±5%	1	타이머 분주
12	1MΩ 가변저항	Linear	1	속도 조절

---

4️⃣ 커패시터 (Capacitors)

No값종류수량용도

13	1µF	전해	2	78L05 입·출력
14	47µF	전해	1	START 디바운스
15	100µF	전해	1	전원 안정
16	1nF ~ 100nF	세라믹	1	555 주파수
17	10nF	세라믹	1	555 제어핀

📌 추천

• 처음 제작 시 10nF or 47nF가 적당한 체감 속도

---

5️⃣ 스위치 / 입력

No부품명규격수량

18	START 스위치	택트 스위치 (NO)	1
19	전원 스위치	SPST	1

---

6️⃣ 전원 관련

No부품명규격수량

20	DC 잭	2.1mm	1
21	외부 전원	9V 배터리 또는 어댑터	1

📌 권장

• 9V 배터리 → 휴대용
• 9V 어댑터 → 장시간 사용

---

7️⃣ 제작 보조 부품

No부품명수량비고

22	브레드보드	1	테스트용
23	유니버설 PCB	1	납땜 제작
24	점퍼선	다수	연결
25	IC 소켓 (DIP)	8핀 ×1, 14핀 ×5	보호용
26	방열판	소형	78L05 (선택)

---

8️⃣ BOM 요약 (구매 체크리스트)

✔ 555 ×1
✔ 74LS90 ×2
✔ 74LS47 ×2
✔ 74LS08 ×1
✔ 7SEG CA ×2
✔ 저항(330Ω, 100kΩ, 1.2kΩ)
✔ 가변저항 1MΩ
✔ 콘덴서 다수
✔ 78L05
✔ 스위치 2종
✔ 전원

---

🔧 제작 팁 (실무 기준)

• IC 소켓 필수 (LS 계열은 정전기·과전류 취약)
• 각 IC VCC–GND에 0.1µF 바이패스 캡 추가 권장
• 배선 길이 짧게 → 클록 노이즈 감소
• FND 방향 주의 (애노드 공통!)

---
