JST 커넥터 XH, PH 규격

공통 특징

JST(Japan Solderless Terminal)는 일본의 대표적인 커넥터 제조사로, XH와 PH는 모두 소형 전선-기판 연결용 커넥터입니다.

---

PH 시리즈

항목사양

피치	2.0mm
전류 정격	1A
전압 정격	100V AC/DC
전선 규격	AWG 32~28
용도	소형 기기, 배터리 연결, RC 모델

• 소형/경량 기기에 널리 사용
• 리튬 배터리 커넥터로 매우 흔함 (특히 드론, RC카)
• 락(lock) 기구 있음

---

XH 시리즈

항목사양

피치	2.5mm
전류 정격	3A
전압 정격	250V AC/DC
전선 규격	AWG 30~22
용도	일반 전자기기, 가전, 산업기기

• PH보다 크고 전류 용량이 높음
• 범용성이 높아 PCB 내부 배선에 자주 사용
• 락(lock) 기구 있음

---

비교 요약

구분PHXH

피치	2.0mm	2.5mm
전류	1A	3A
크기	더 작음	더 큼
주요 용도	배터리, 소형기기	범용 배선

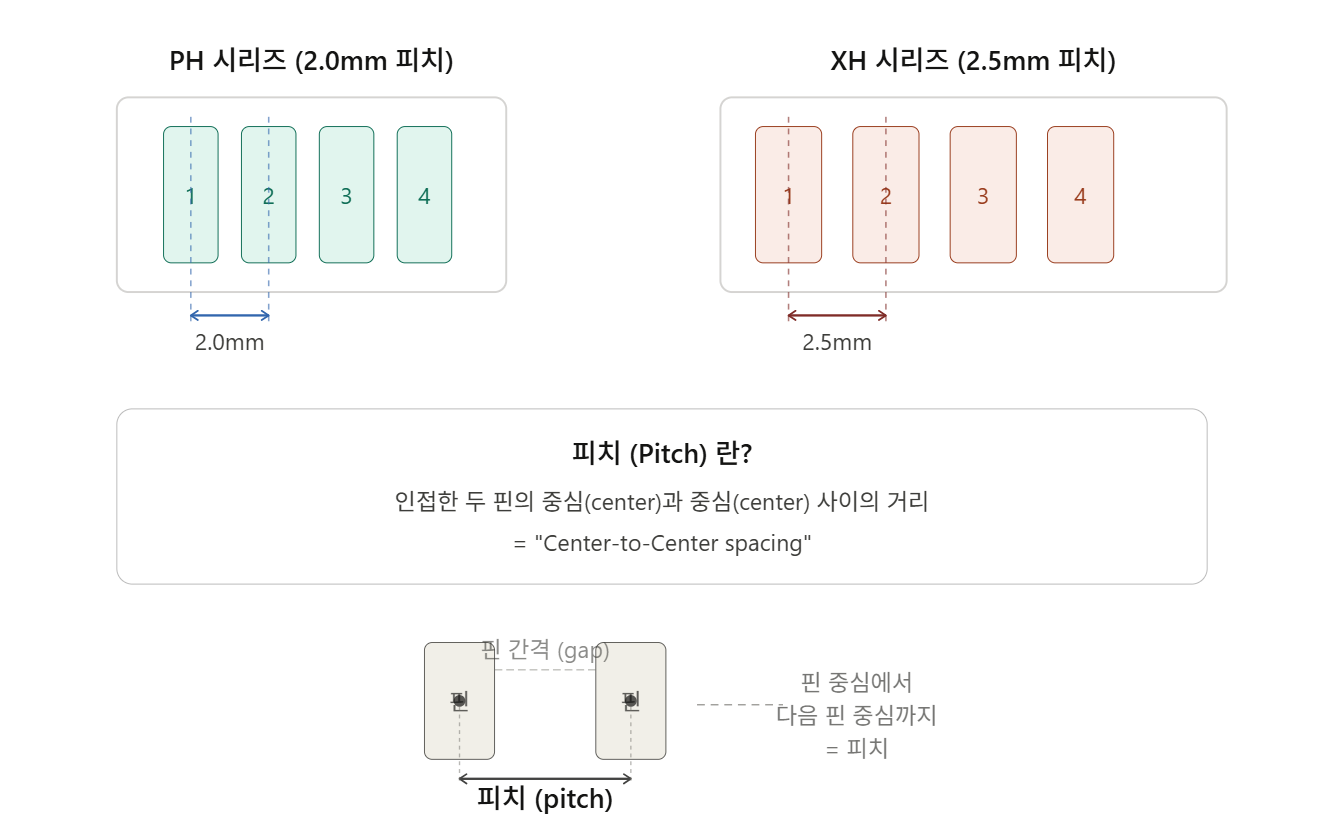

**피치(Pitch)**는 핀의 끝에서 끝이 아니라, 핀 중심에서 바로 옆 핀 중심까지의 거리입니다.

예를 들어 XH의 2.5mm 피치라면, 핀이 아무리 굵거나 얇아도 각 핀의 중심 간격은 항상 2.5mm로 고정됩니다. 이 규격이 다르면 커넥터가 물리적으로 맞지 않기 때문에, PH(2.0mm)와 XH(2.5mm)는 서로 호환되지 않습니다.



오차가 아니라 완전히 정상입니다! 이유는 이렇습니다.

버니어 캘리퍼스는 핀의 한쪽 끝 외면에서 옆 핀의 바깥 외면까지를 측정합니다. 반면 피치 규격은 핀 중심에서 중심까지의 거리입니다. 그래서 측정값에는 자동으로 핀 너비 한 개만큼이 더해집니다.

• PH: 피치 2.0mm + 핀 너비 ~0.4mm = 캘리퍼스 2.4mm ✓
• XH: 피치 2.5mm + 핀 너비 ~0.5mm = 캘리퍼스 3.0mm ✓

그래서 실제로 피치를 캘리퍼스로 정확히 재고 싶다면, 핀 1번 중심 ~ 핀 2번 중심을 맞춰야 하는데 이게 육안으로는 어렵습니다. 실용적으로는 여러 핀에 걸쳐 측정한 후 핀 수로 나누는 방법(예: 핀 1번~5번 끝 재고 4로 나누기)이 더 정확합니다.



JST 공식 데이터시트 기준으로 보면 됩니다.

PHXH

피치	2.0mm	2.5mm
핀 너비 (폭)	0.4mm	0.5mm
핀 두께	0.4mm	0.5mm
핀 길이 (접촉부)	~4mm	~5mm
하우징 높이	~6mm	~8mm

핀 단면은 거의 정사각형(0.4×0.4, 0.5×0.5)이고, 피치 대비 핀 너비 비율이 약 1/5 수준으로 핀 사이 공간이 넉넉합니다.







핵심만 정리하면:

• PH 핀은 0.4×0.4mm 정사각형 단면, 핀 사이 공간은 1.6mm
• XH 핀은 0.5×0.5mm 정사각형 단면, 핀 사이 공간은 2.0mm

즉 두 규격 모두 "핀 너비 : 핀 간격"이 약 1:4 비율이라 핀끼리 쇼트날 위험 없이 여유가 있는 구조입니다. 버니어로 재면 딱 핀 너비 한 개(0.4 또는 0.5mm)만큼 피치보다 크게 나오는 게 맞는 이유가 여기 있습니다.
